Boru izolasyonu nedir; boruların etrafına ısıyı koruyan veya dışarıdan gelen ısıyı engelleyen yalıtım malzemesi uygulanmasıdır. Bu uygulama enerji tasarrufu sağlar, donma ve yoğuşmayı önler ve boruların ömrünü uzatır.

Boru İzolasyonu Teknik Kılavuzu

Boru izolasyonu, termal performans, işletme güvenliği ve ekipman ömrü açısından kritik bir uygulamadır. Bu teknik makale boru izolasyonu tasarım ilkeleri, malzeme seçimi, hesaplama yöntemleri, uygulama detayları ve bakım prosedürlerini ayrıntılı ve uygulanabilir biçimde açıklar.

Temel Amaçlar ve Performans Kriterleri

Boru izolasyonunun birincil amaçları şunlardır:

• Enerji verimliliği: Taşınan akışkanın sıcaklığının korunmasıyla ısı kayıplarının veya kazanımlarının azaltılması.
• Donma ve yoğuşmanın önlenmesi: Dış koşullarda veya soğutma hatlarında yüzey yoğuşması ve donma risklerini ortadan kaldırmak.
• Korozyon kontrolü: Isı/nem etkisiyle oluşan korozyonun ve metal yorgunluğunun azaltılması.
• Gürültü ve titreşim azaltma: Akış kaynaklı gürültülerin izolasyon malzemesi ile sönümlenmesi.
• Yangın güvenliği ve mekanik koruma: Özellikle yüksek sıcaklık ve dış ortam uygulamalarında yangın dayanımı ve darbelere karşı koruma sağlanması.

Performans kriterleri tasarım aşamasında açıkça tanımlanmalıdır: hedef yüzey sıcaklığı, izin verilen ısı kaybı (W/m veya kW), dış ortam koşulları, R-değeri hedefleri ve yangına dayanım sınıfı.

Boru İzolasyonu Malzeme Seçimi ve Özellik Karşılaştırması

Boru izolasyonunda yaygın kullanılan malzemeler ve kritik özellikleri:

• Elastomerik köpük (NBR/PVC bazlı) boru izolasyonu

  • Avantajlar: Yüksek esneklik, düşük ısı iletkenliği, nem bariyeri, kolay montaj.
  • Dezavantajlar: Yüksek sıcaklıklarda sınırlı kullanım, UV hassasiyeti.

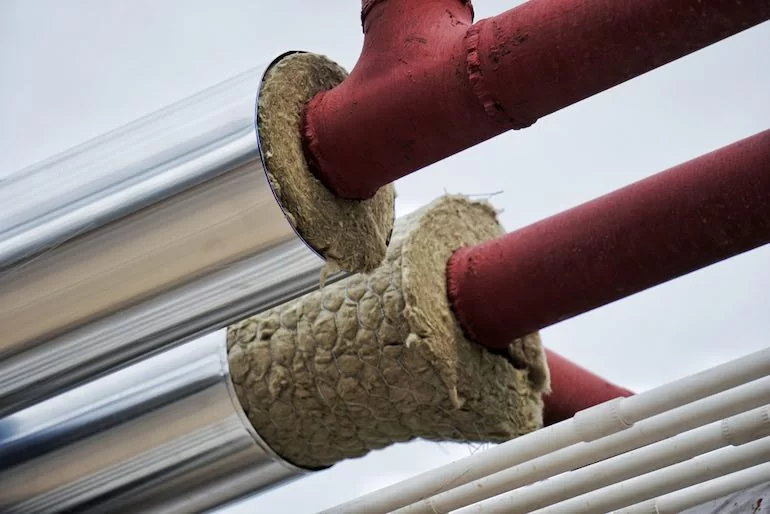

• Mineral yünü / Camyünü boru izolasyonu

  • Avantajlar: Yüksek sıcaklık dayanımı, yangın dayanımı, düşük maliyet.
  • Dezavantajlar: Nem emilimi; mutlaka buhar bariyeri ve mekanik kaplama gerektirir.

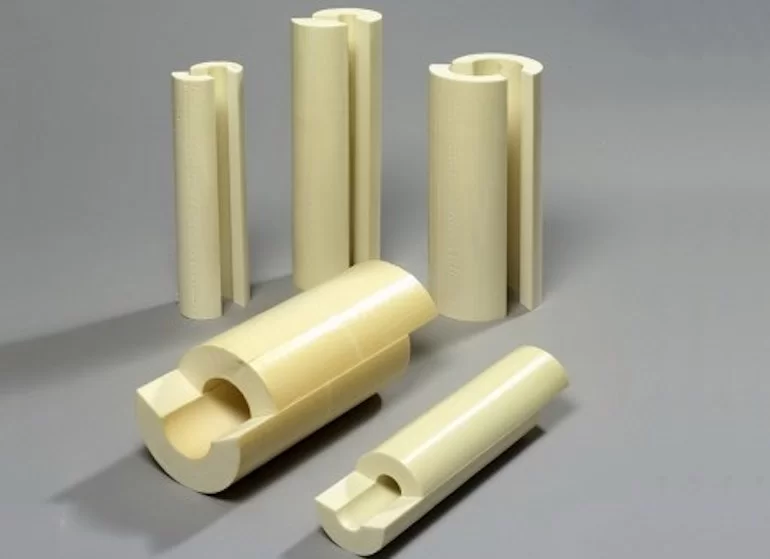

• Sert poliüretan / polistren köpükler boru izolasyonu

  • Avantajlar: Düşük yoğunluk, iyi mekanik dayanım, düşük ısı iletkenliği.
  • Dezavantajlar: Yangın performansı için ilave önlemler gerekebilir.

• Polietilen boru izolasyonu

  • Avantajlar: Dış ortam ve su hatları için iyi mekanik koruma, nem dayanımı.
  • Dezavantajlar: Yüksek sıcaklıklarda performans düşüşü.

• Vakumlu yalıtım panelleri (VIP)

• Avantajlar: Çok düşük ısı iletkenliği; yüksek performans gereken yerlerde uygundur.
• Dezavantajlar: Yüksek maliyet, hasara karşı hassas.

Malzeme seçimi yapılırken çalışma sıcaklığı aralığı, çevresel maruziyet (UV, yağ, kimyasallar), mekanik darbe riski, yangın sınıfı ve maliyet-etkinlik değerlendirilmelidir.

Boru İzolasyon Kalınlığı ve Termal Hesaplamalar

İzolasyon kalınlığı; boru çapı, akışkan sıcaklığı, çevre sıcaklığı, hedef ısı kaybı ve malzeme ısı iletkenliği ile belirlenir. Dairesel boru için ısı kaybı hesaplamalarında kullanılan temel formül yüzeyden ortamına konvektif ve radyatif kayıpları kapsar. Basitleştirilmiş termal direnç yaklaşımı ile izoleli borunun dış yüzeyinden ısı transferi şu şekilde modellenir:

Q=frac{T_i-T_a}{R_{total}}

R_{conv}=frac{1}{hcdot 2pi r_oL}

• Boru eksenel birim uzunluğu için toplam ısı kaybı:

  R_{total}=R_{pipe}+R_{insulation}+R_{conv}

  R_{insulation}=frac{ln (r_o/r_i)}{2pi kL}

  • burada T_i akışkan sıcaklığı, T_a çevre sıcaklığıdır.
  • Toplam ısıl direnç bileşenleri:
    • Boru yüzeyi ile izolasyon iç yüzeyi arasındaki direnç genellikle ihmal edilir; izolasyon direnci silindirik formülden hesaplanır:
    • burada r_i boru dış yarıçapı, r_o izolasyon dış yarıçapı, k izolasyon malzemesinin ısı iletkenliği, L birim uzunluktur.
  • Konvektif direnç:
• burada h dış ortamın ısı transfer katsayısıdır.

İzolasyon kalınlığı seçim prosedürü özetle:

1. Hedef izin verilen ısı kaybı veya hedef yüzey sıcaklığını belirleyin.
2. Malzeme k değerini ve boru r_i değerini alın.
3. Yukarıdaki formüllerle farklı r_o (kalınlık) değerleri için Q hesaplayın.
4. Maliyet-uygulama ve yangın sınıfı kısıtlarını da göz önünde bulundurarak optimum kalınlığı seçin.

Pratikte endüstriyel standartlar ve tablolardan (örneğin ISO, EN veya yerel yönetmelikler) belirlenmiş gerekli kalınlıklar referans alınmalıdır.

Ek Yerleri, Bağlantılar ve Uygulama Doğruları

Doğru uygulama detayları izolasyon performansını doğrudan etkiler:

• Ek yerleri ve bağlantılar: Ek yerleri ısı köprüleri oluşturur; ek bandı, kapama manşonu veya kesintisiz sarma ile eksiksiz kapatılmalıdır. Dirsek, flanş ve vanalar için özel kesimler ve preform üretimi tercih edilmelidir.
• Buhar bariyeri: Mineral yünü veya gözenekli malzemelerde buhar bariyeri şarttır; bu bariyer nem girişini engelleyerek ıslak izolasyon ve CUI (Corrosion Under Insulation) riskini düşürür.

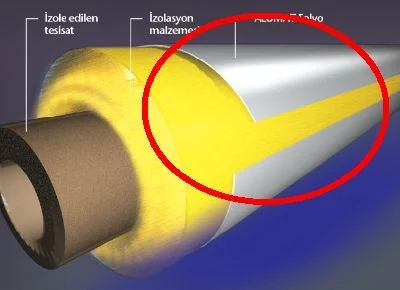

• Dış kaplama: Dış ortam uygulamalarında alüminyum folyo, galvaniz veya HDPE kaplama kullanın; UV, yağmur ve mekanik etkilere karşı koruma sağlayın.
• Montaj yöntemleri: Yalıtım sökülebilir ve tekrar takılabilir olmalıysa klipsli veya bölmeli sistemler tercih edin; kalıcı uygulamalarda yapıştırma ve sıcak hava kaynaklı bağlantılar kullanılabilir.
• Genleşme payları: Termal genleşme göz önünde bulundurularak esnek bağlantılar ve genleşme bobinleri ile destekleyin.

Uygulama esnasında yüzeyin temiz, kuru ve yağsız olmasına dikkat edin; yapışma gerektiren uygulamalarda önerilen primer uygulanmalıdır.

Bakım, Denetim ve Uzun Ömür Stratejileri

Periyodik bakım planı performans sürdürülebilirliği için zorunludur:

• Görsel denetim: Yılda en az bir kere dış kaplamada deformasyon, çatlak veya delik kontrolü.
• Nem ve ıslaklık testleri: Şüpheli bölgelerde nem ölçümü veya termal kamera ile ıslak izolasyon tespiti.
• Bağlantı ve ek kontrolü: Flanş, vana ve dirsek çevrelerinin yalıtım bütünlüğü kontrol edilmeli.
• Onarım prosedürleri: Hasarlı alanlar derhal temizlenip uygun malzeme ile tamir edilmeli; sürekli hasar varsa köklü yeniden uygulama planlanmalı.
• Kayıt ve takip: Her kontrol için lokasyon, durum, yapılan işlem ve öneriler kaydedilmeli; bu veriler bakım optimizasyonu sağlar.

CUI riskini azaltmak için sıcaklık ayrımı, nem kontrolü ve korozyon önleyici önlemler entegre edilmelidir.

Yangın Güvenliği ve Yönetmelik Uyumu

Isıya dayanıklı ve alev geciktirici özellikler tasarımda önceliklendirilmelidir. Endüstriyel tesislerde uygun yangın sınıfı (örneğin EN 13501'e göre) ve yerel yönetmelikler takip edilmelidir. Yakınında yüksek sıcaklık veya kıvılcım olabilecek hatlarda non-kombustible malzemeler tercih edilmelidir.

Sonuç ve Öneriler

Boru izolasyonu bir maliyet unsuru olmaktan öte enerji verimliliği, ekipman korunması ve operasyonel güvenliği sağlayan stratejik bir yatırımdır. Teknik tasarımda malzeme seçimi, izolasyon kalınlığı hesapları, uygulama detayları ve düzenli bakımın entegre edilmesi gerekir. Öneriler:

• Tasarım aşamasında hedef performansı ve çevresel koşulları kesinleştirin.
• Malzeme seçimini çalışma sıcaklığı, yangın gereksinimleri ve mekanik risklere göre belirleyin.
• Isıl direnç hesaplarını yaparak optimum kalınlığı seçin ve ek yerlerini minimize edin.
• Dış ortam uygulamalarında uygun mekanik kaplama ve buhar bariyeri kullanın.
• Periyodik denetim ve kayıt sistemi kurarak CUI ve ıslak izolasyon risklerini yönetin.
